T -TRAKコーナーモジュール 巨大要塞２０２２（HUGE FORTRESS２０２２）〜そうだ 奥多摩、行こう！〜

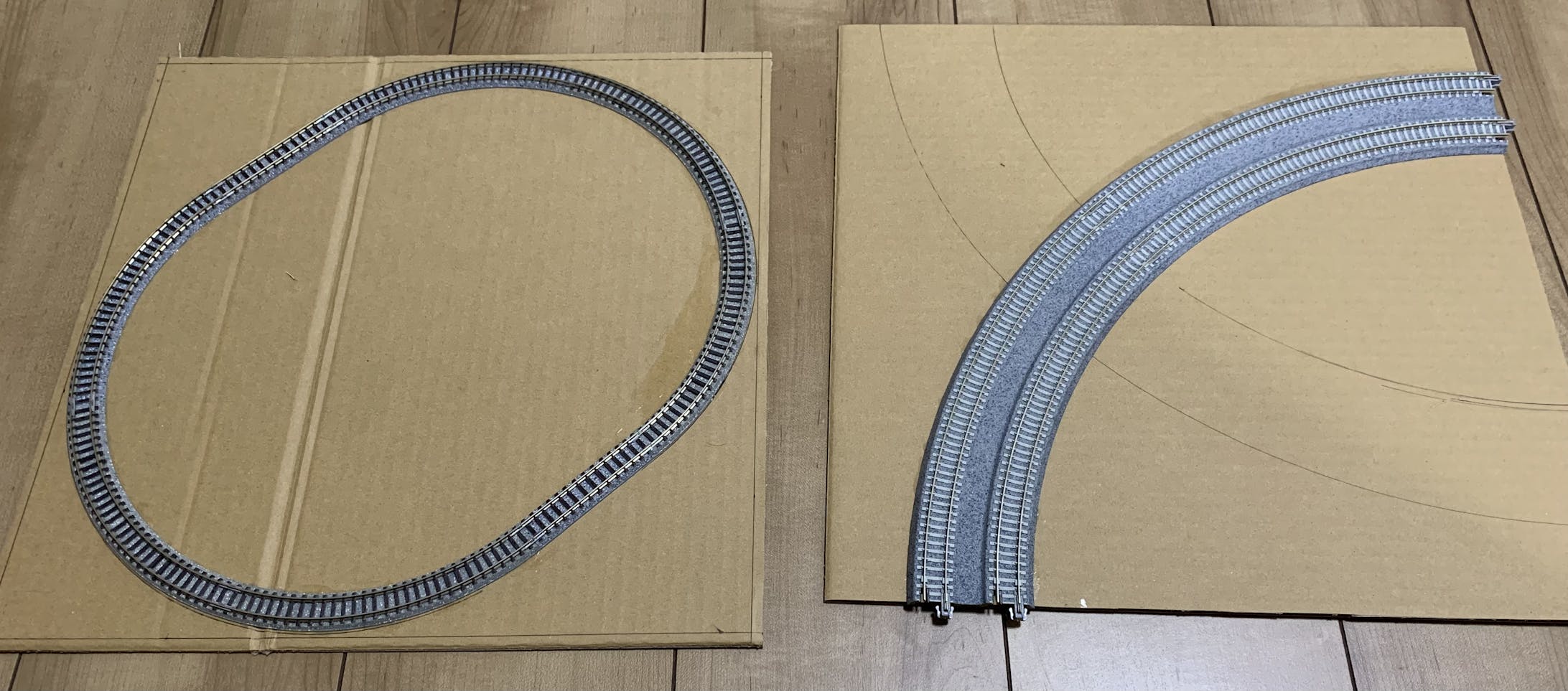

ベース部分については、t-trakコンテスト2021で画像のようなモジュールを発見し、参考にしながら、必要な材料を探しました。

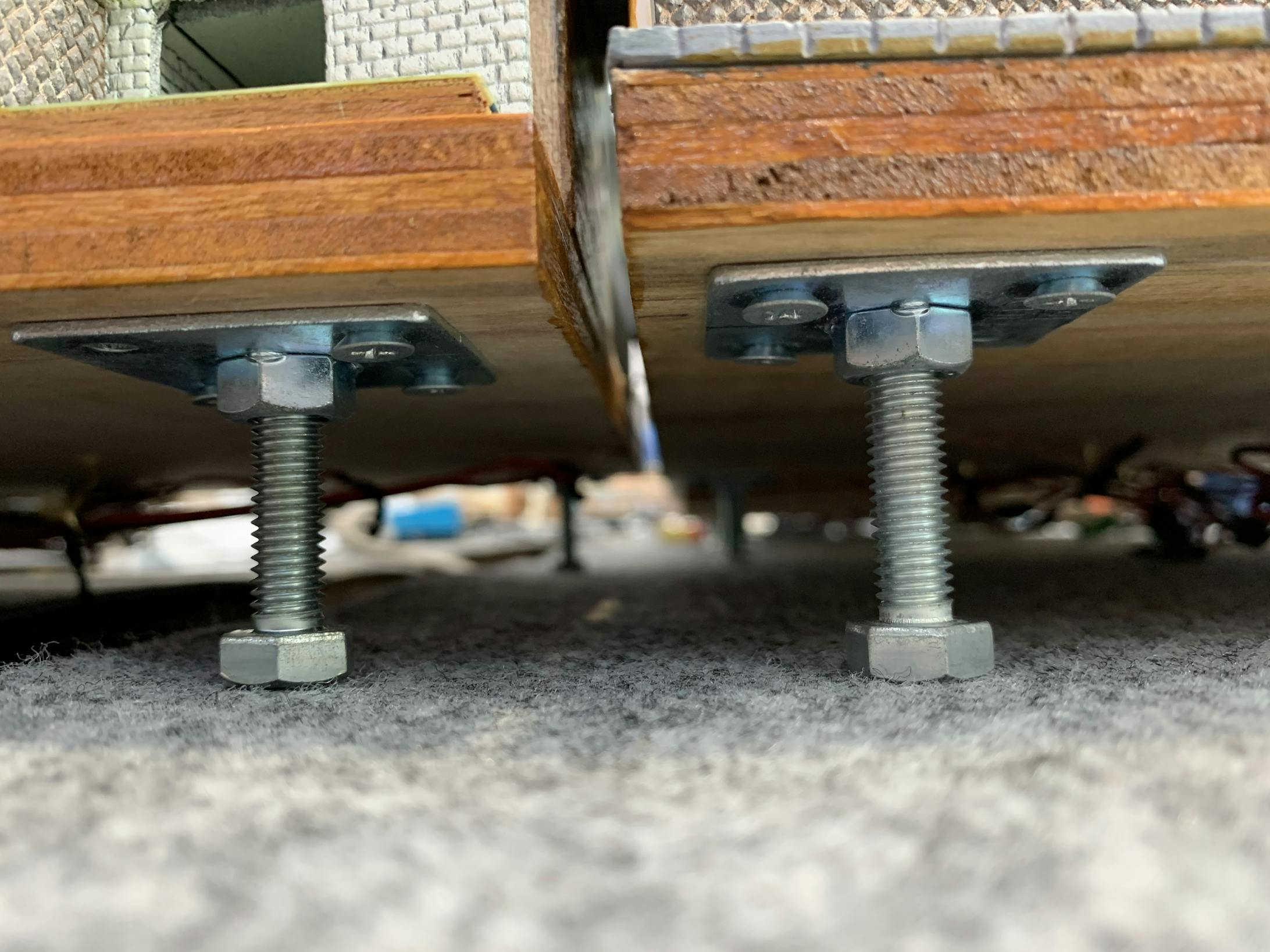

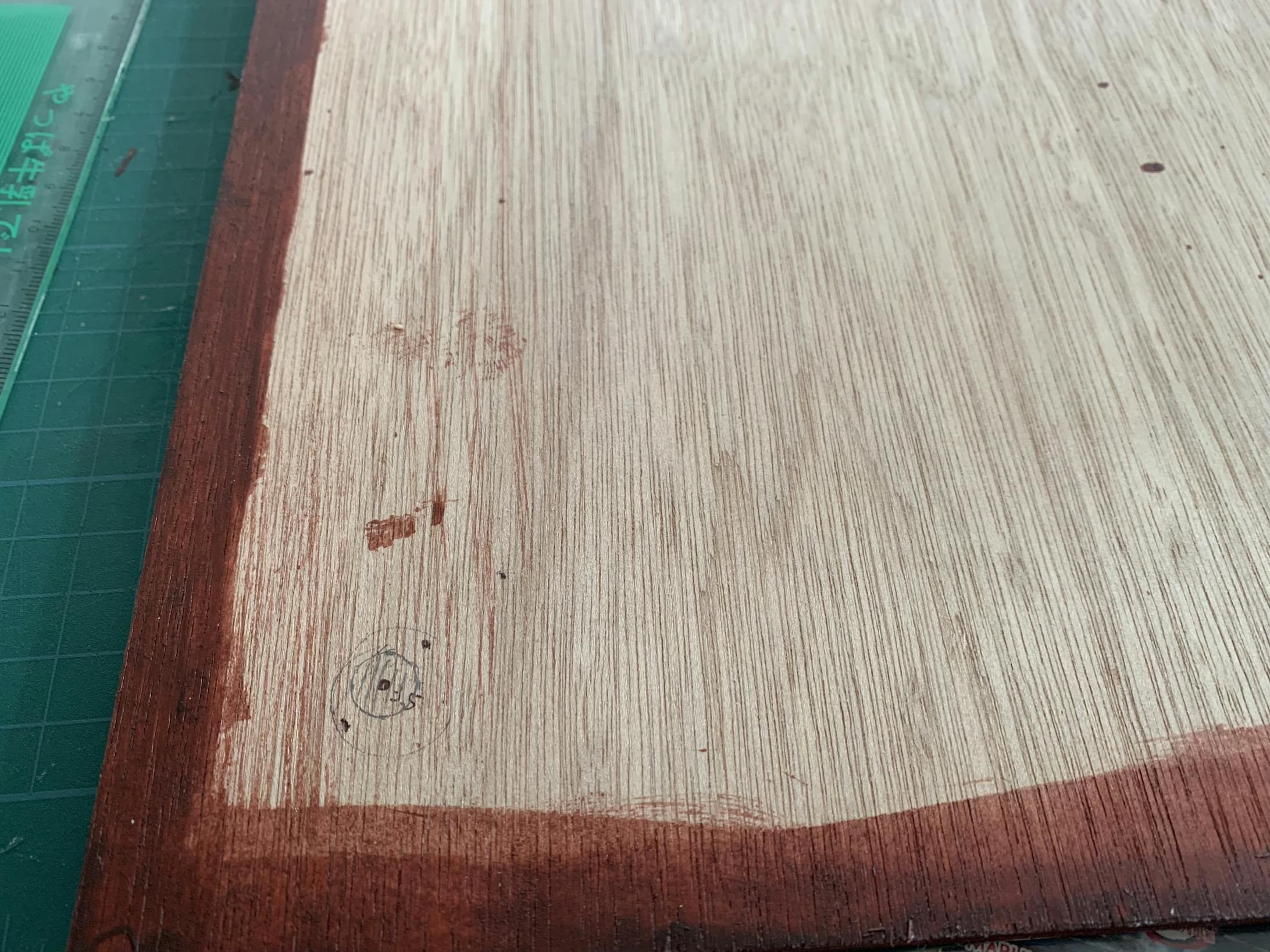

ベニヤなどの素材から切り落とし自作しました。(市販品のモジュールでは、規格レール部分に鉄橋などを追加できないため)また、念のため、ベニヤ板には防腐剤を塗っておきます。渋めの色味なので、このまま使えます。次にアジャスター付きの足を取り付ける位置をマークします。

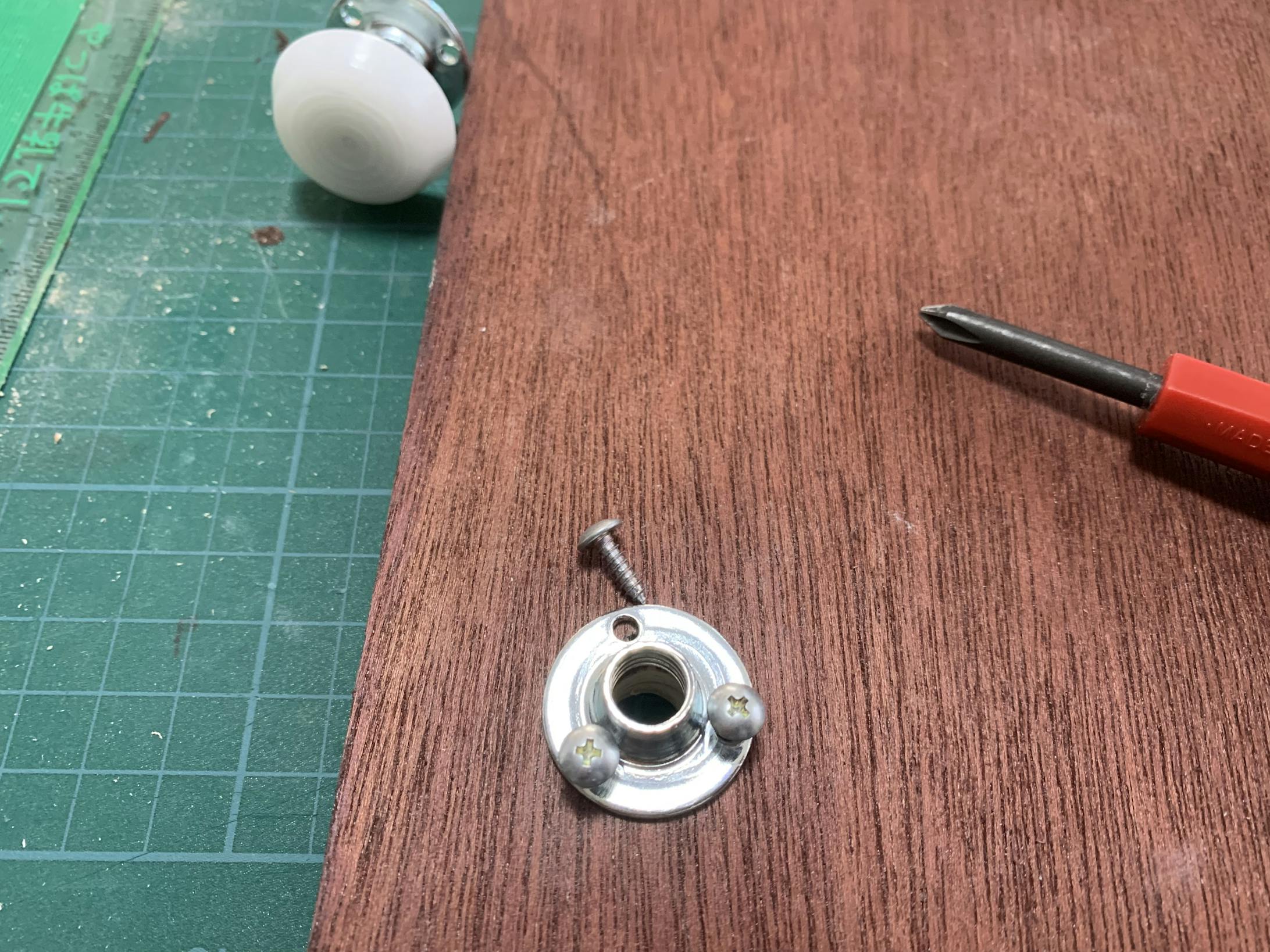

アジャスター付きの足は、ホームセンターよりもAmazonの方が安かったので、四つ購入。電動ルーターで穴を開け取り付けていきます。

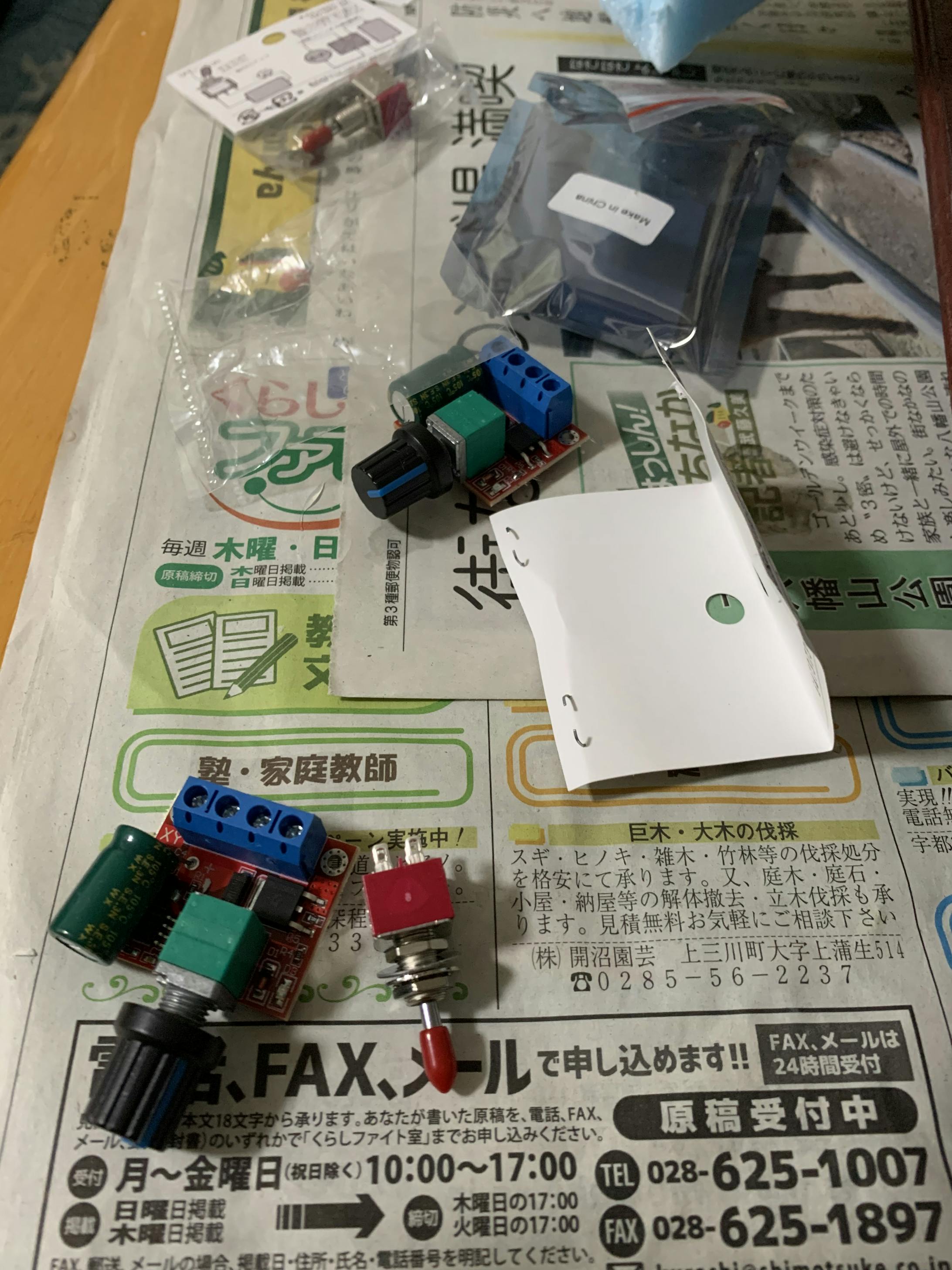

次に、パワーユニットを作ります。またAmazonでPWM速度モジュールと6Pトグルスイッチをポチッと購入。

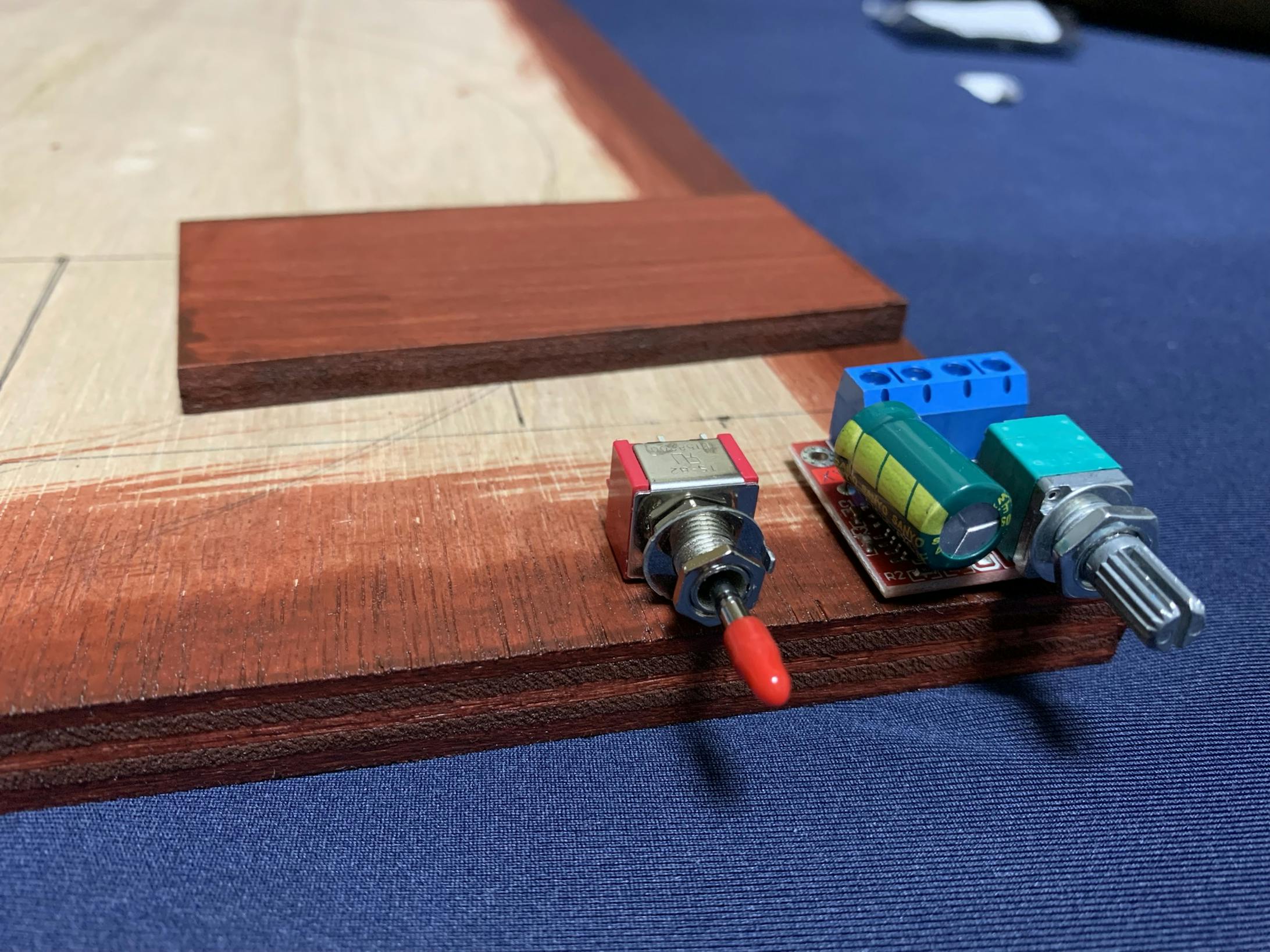

こんな感じでつけていきます。

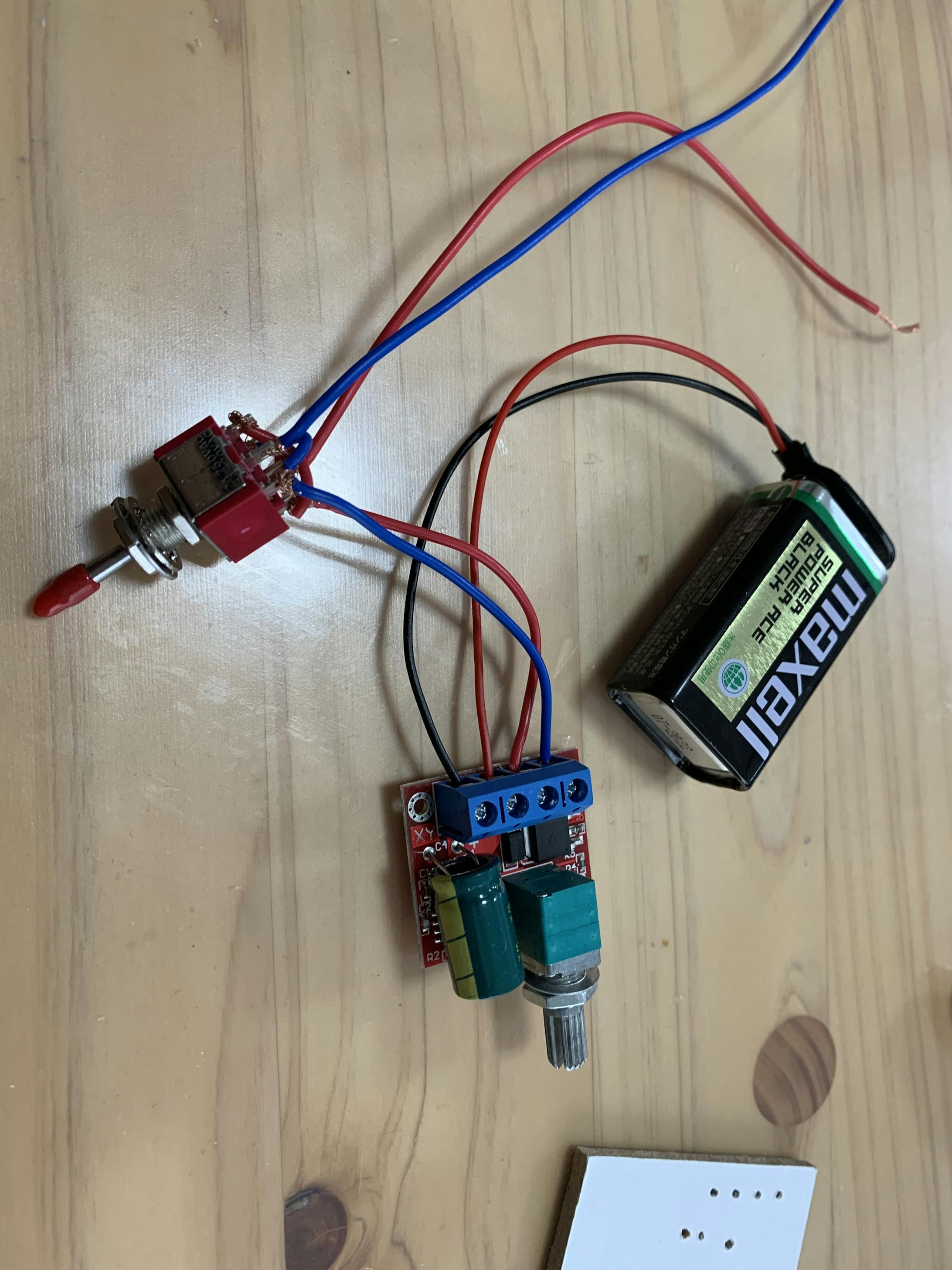

配線の組み方はYouTubeを参考にしました。

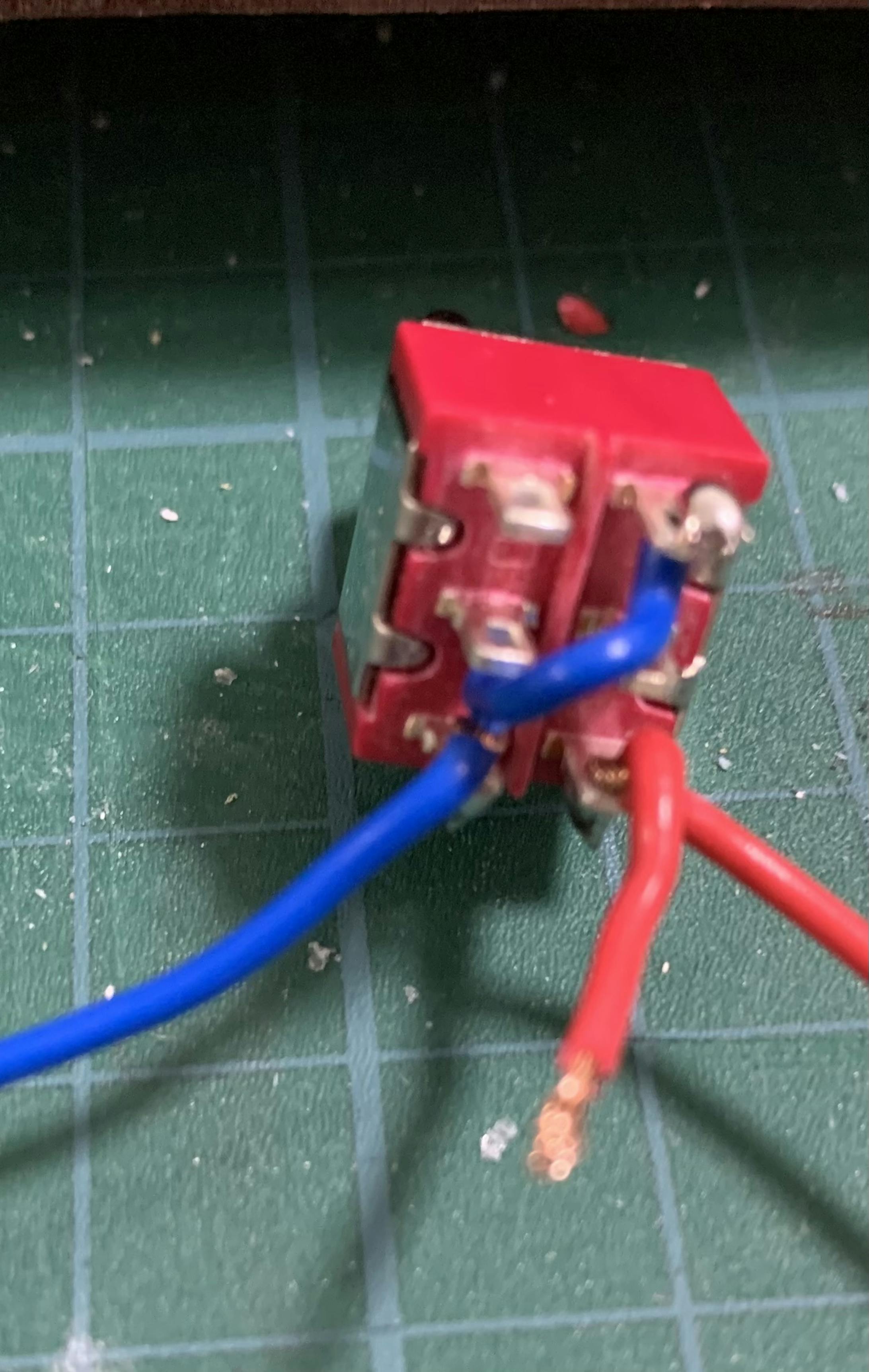

トグルスイッチは、リバース運転をするために必要なので、リバース必要ない場合は、PWM速度モジュール一つで完結します。

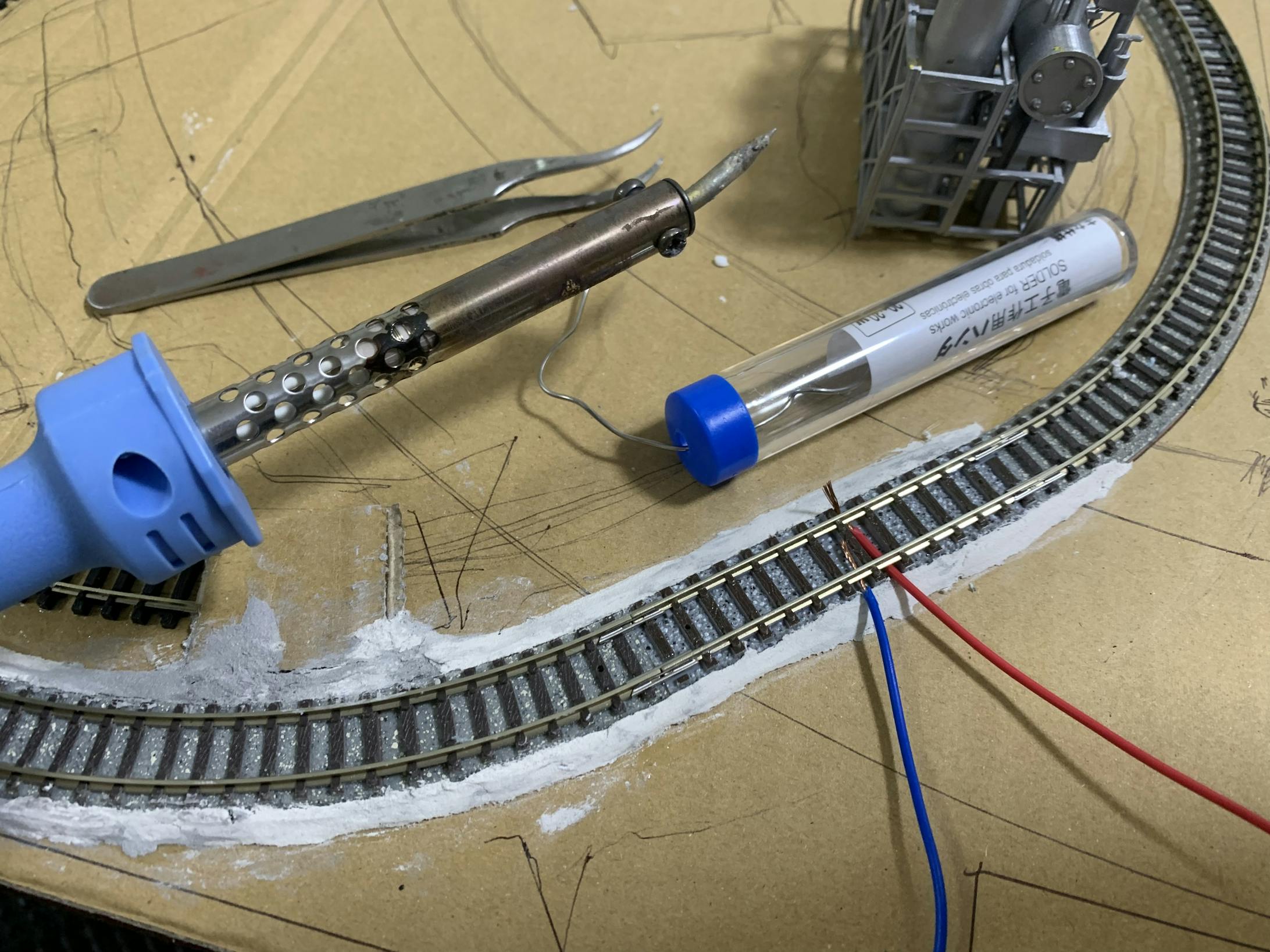

レールに配線をはんだ付けします。

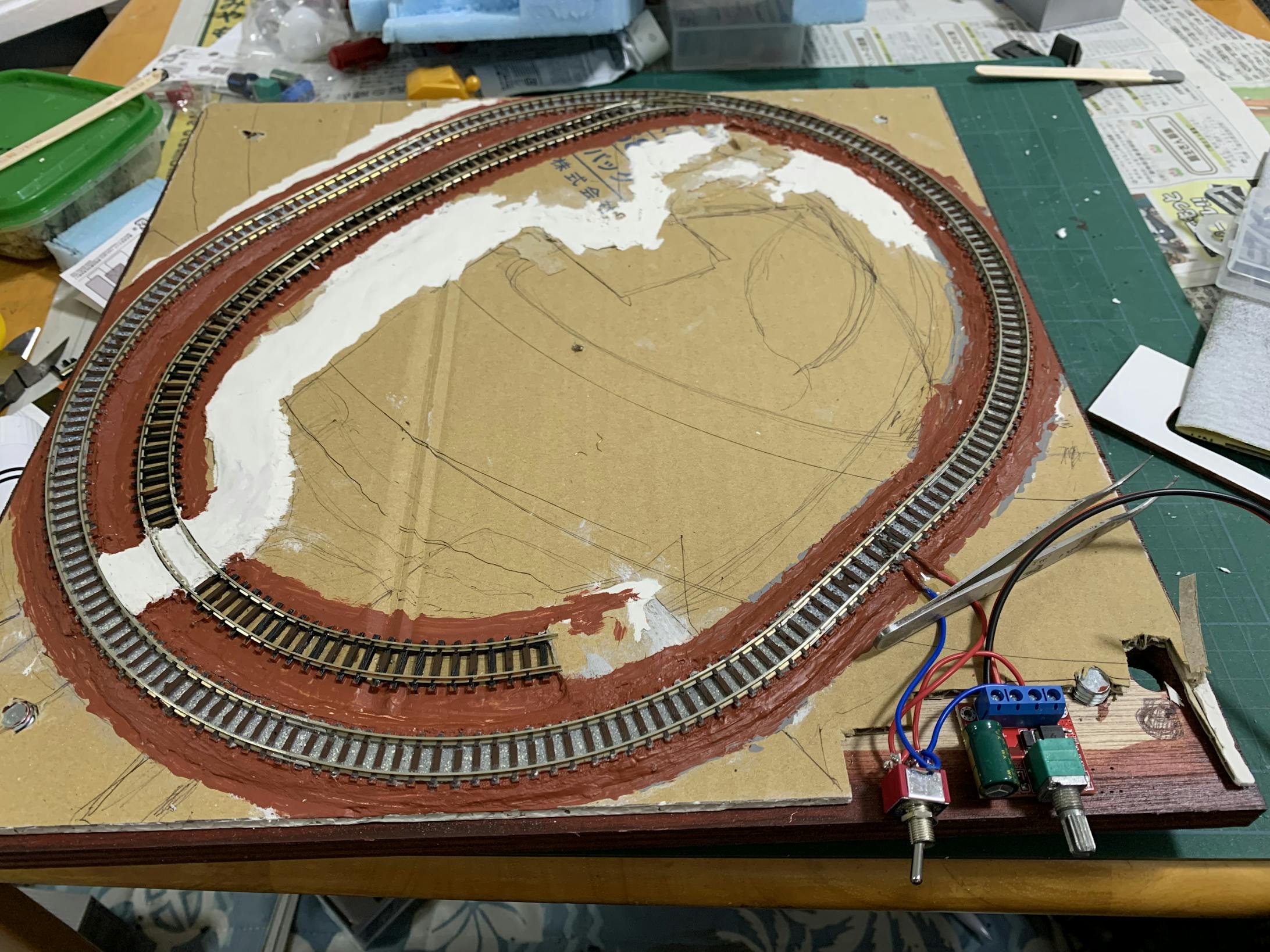

配線をモジュールに繋げます。

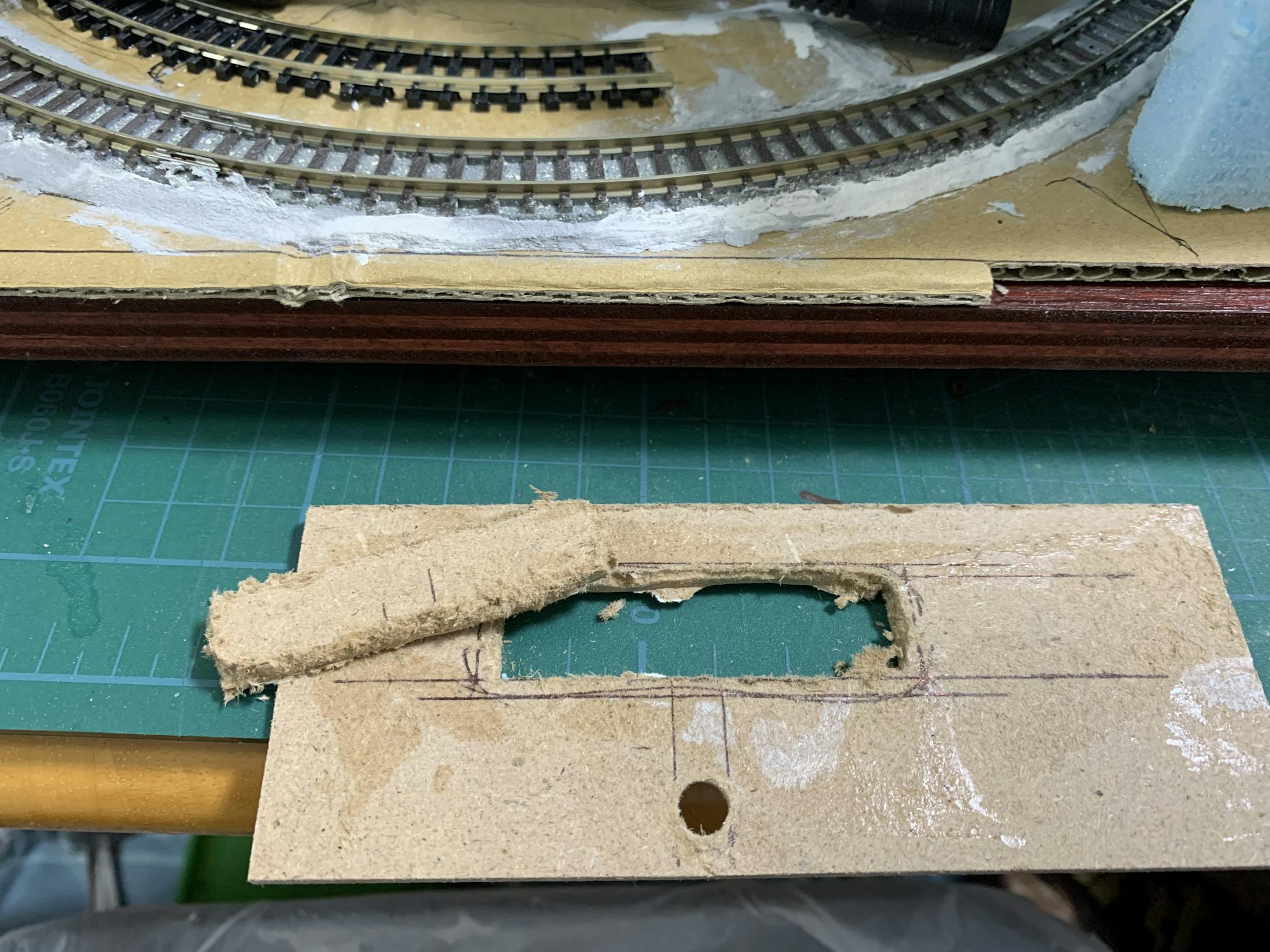

そのままモジュールがむき出しでは雰囲気が出ないので隠します。モジュールがはまるように形を整えていきます。

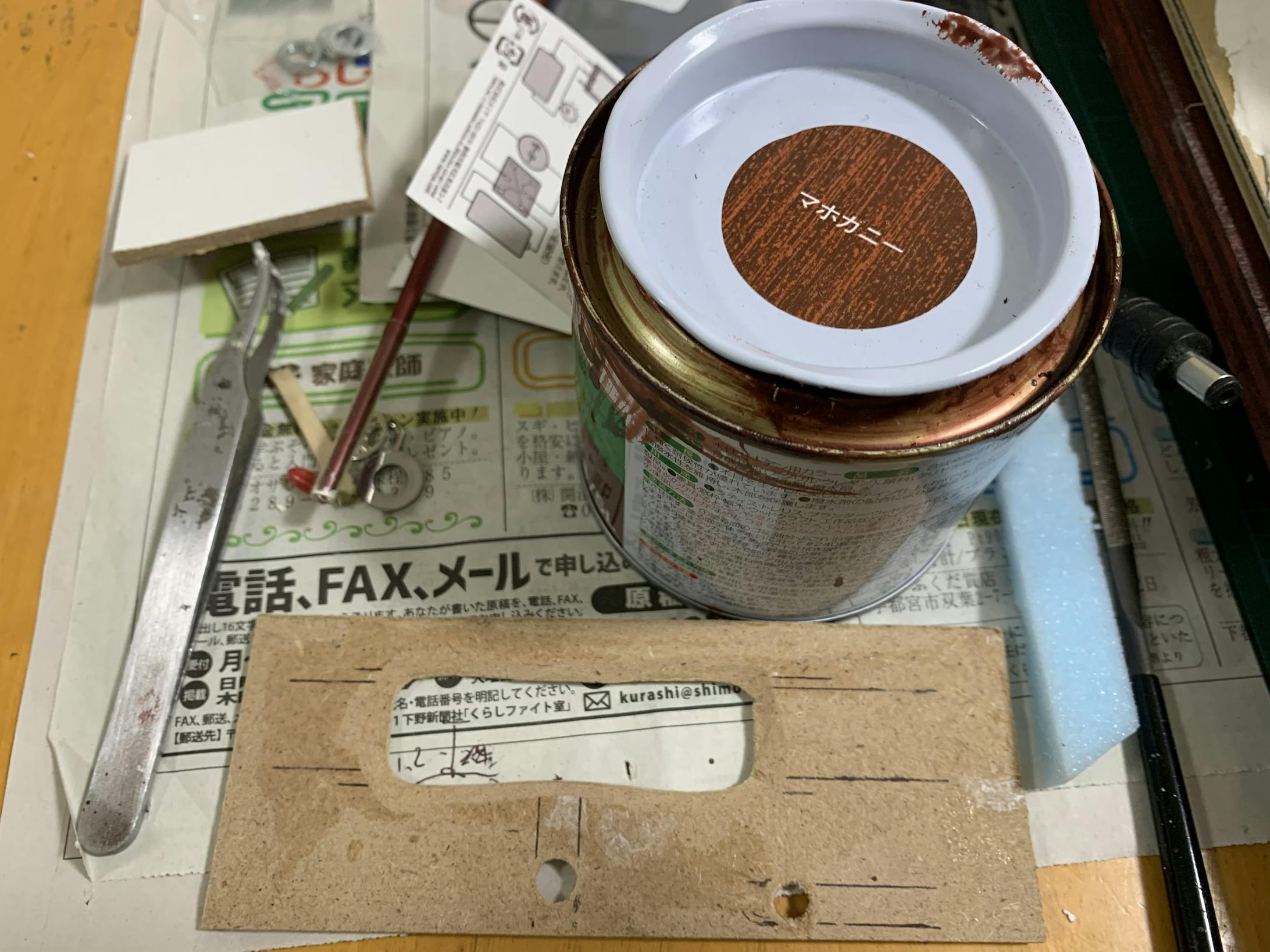

こちらも防腐剤を塗ります。特にMDF材で湿気に弱いため、念のため塗っておきます。ホームセンターに売ってなかったため、こちらもAmazonです。

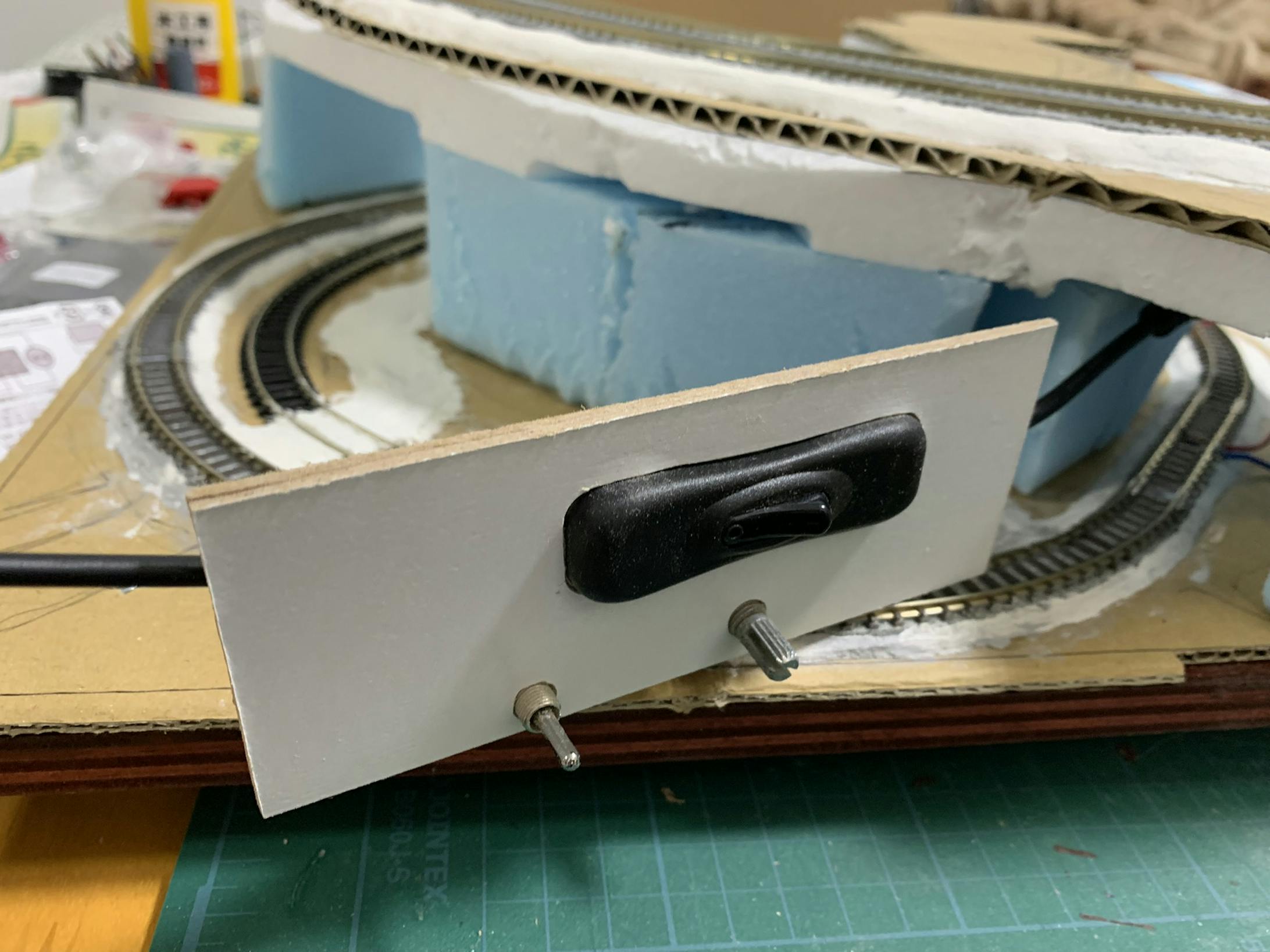

このような感じで収めてみました。上の黒いスイッチがLED用、右側のつまみが速度制御、左側のスイッチがリバース用。

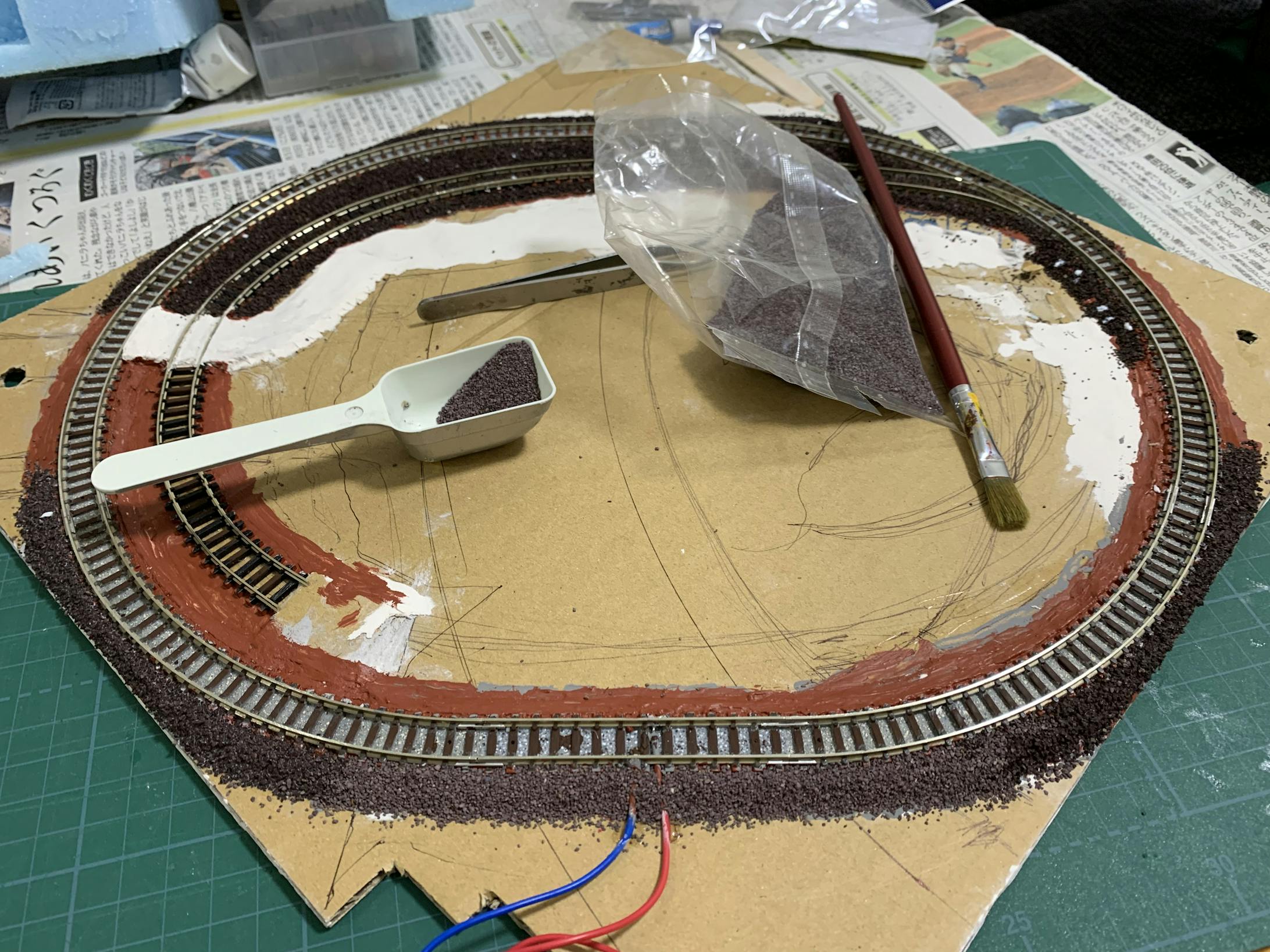

配線の下準備が終わったら、バラストを撒いて配線を隠します。今回は、余って使い所に迷っていた紫色のバラストを撒いてみました。

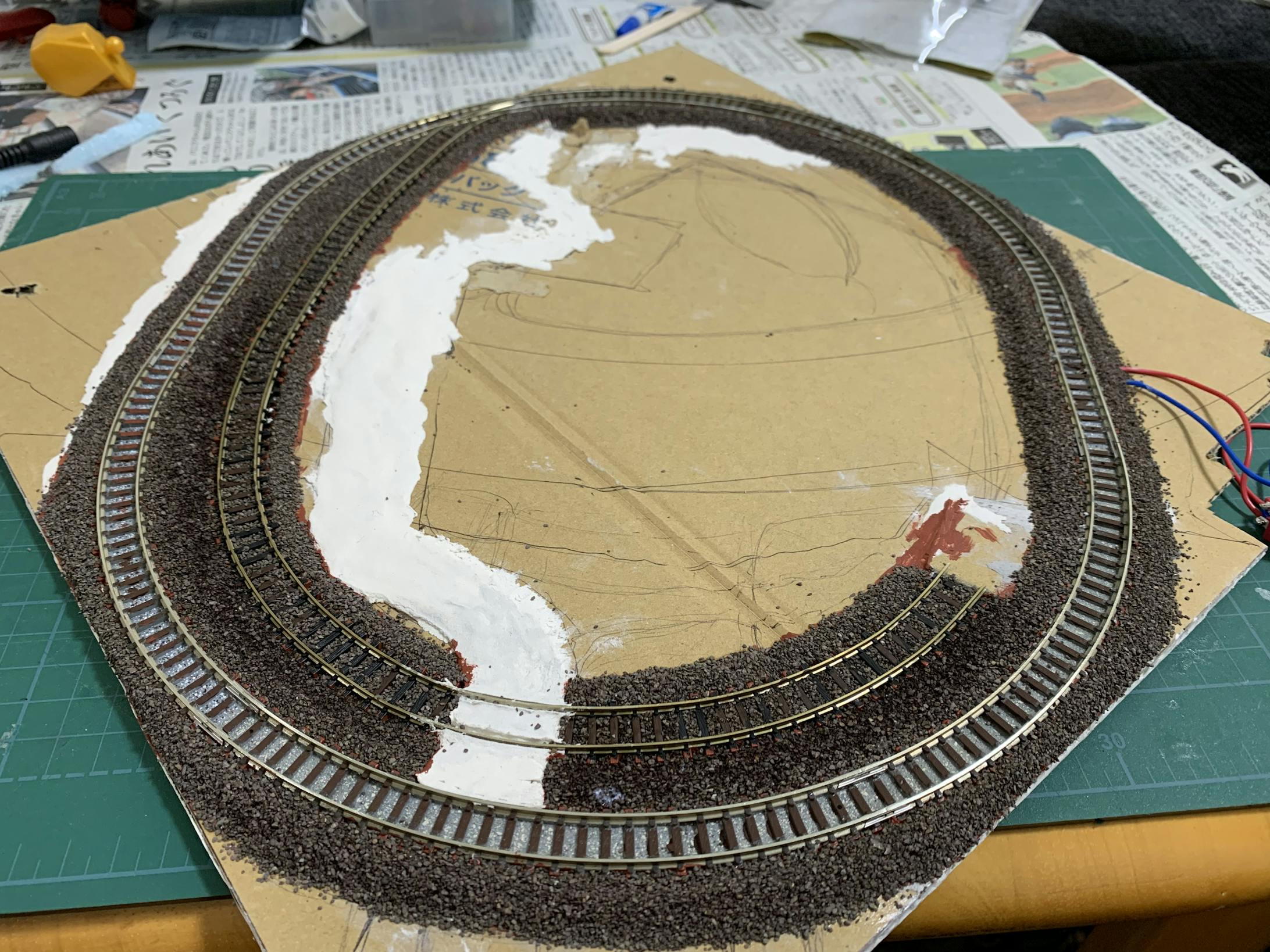

バラストを撒くと雰囲気が出るのでテンションが上がります。

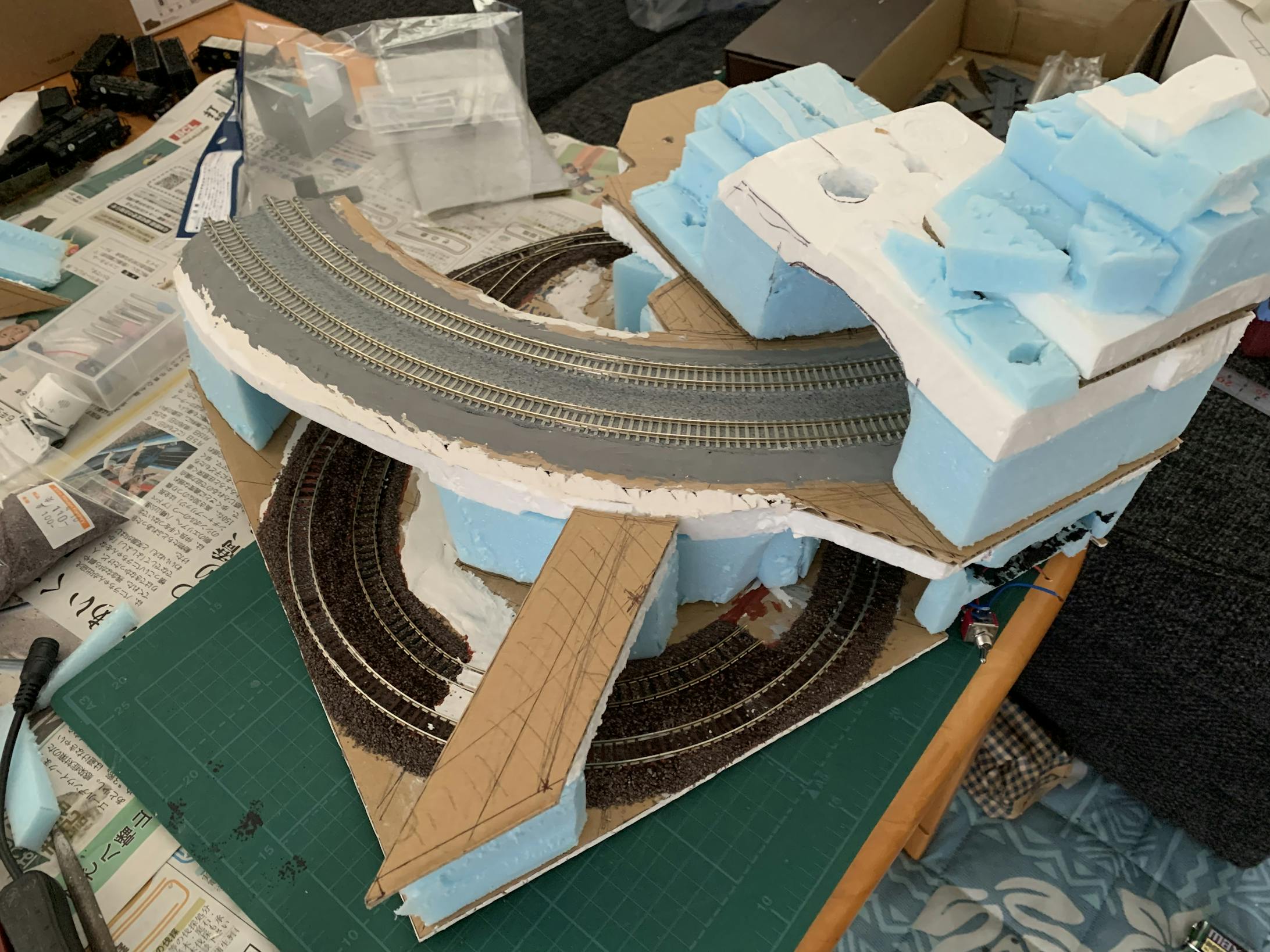

上部を設置するとこんな感じになります。
